摘要特点：

69系列有效地提升了设计空间，它的负载能力是整个薄壁系列中最强，也是最早替代60, 62系列进行优化产品的系列。目前在各个行业，都有广泛应用该产品

产品详情

产品介绍

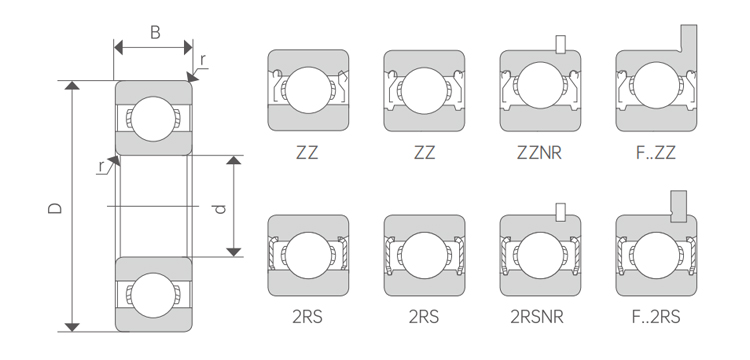

NKMB薄壁轴承69系列参数表（部分示例）

轴承代码 Bearing No.	内径	外径	宽度 Width	倒角 Radius	基本额定负荷KN		极限转速		钢球		重量
	Bore diameter	Outer diameter	宽度 Width	倒角 Radius	Basic rated load		Limit speed		Ball Complement		Weight
	D	D	W	R	Basic rated load		Limit speed		Ball Complement		Kg/pc
	毫米英寸	毫米英寸	毫米英寸	毫米英	动负荷	静负荷	脂	油	数量	尺寸
	Mm Inch	Mm Inch	Mm Inch	Mm Inch	Dynamic load	Static load	Grease	Oil	No.	size.
					C	CO	R/min	R/min		mm

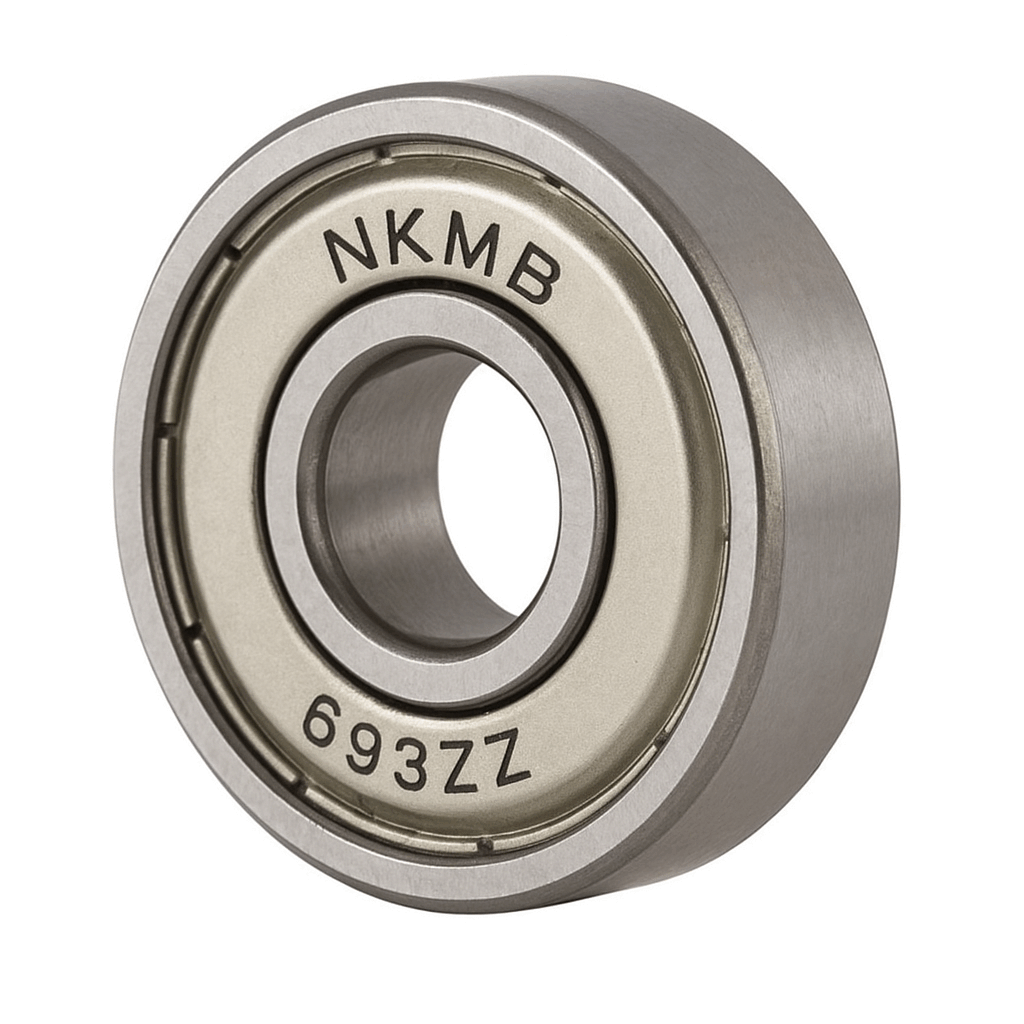

693	3\ .1181	8\ .315	3\ .1181	0.15\ .006	0.56	0.18	54000	63000	6	1.588	0.0006

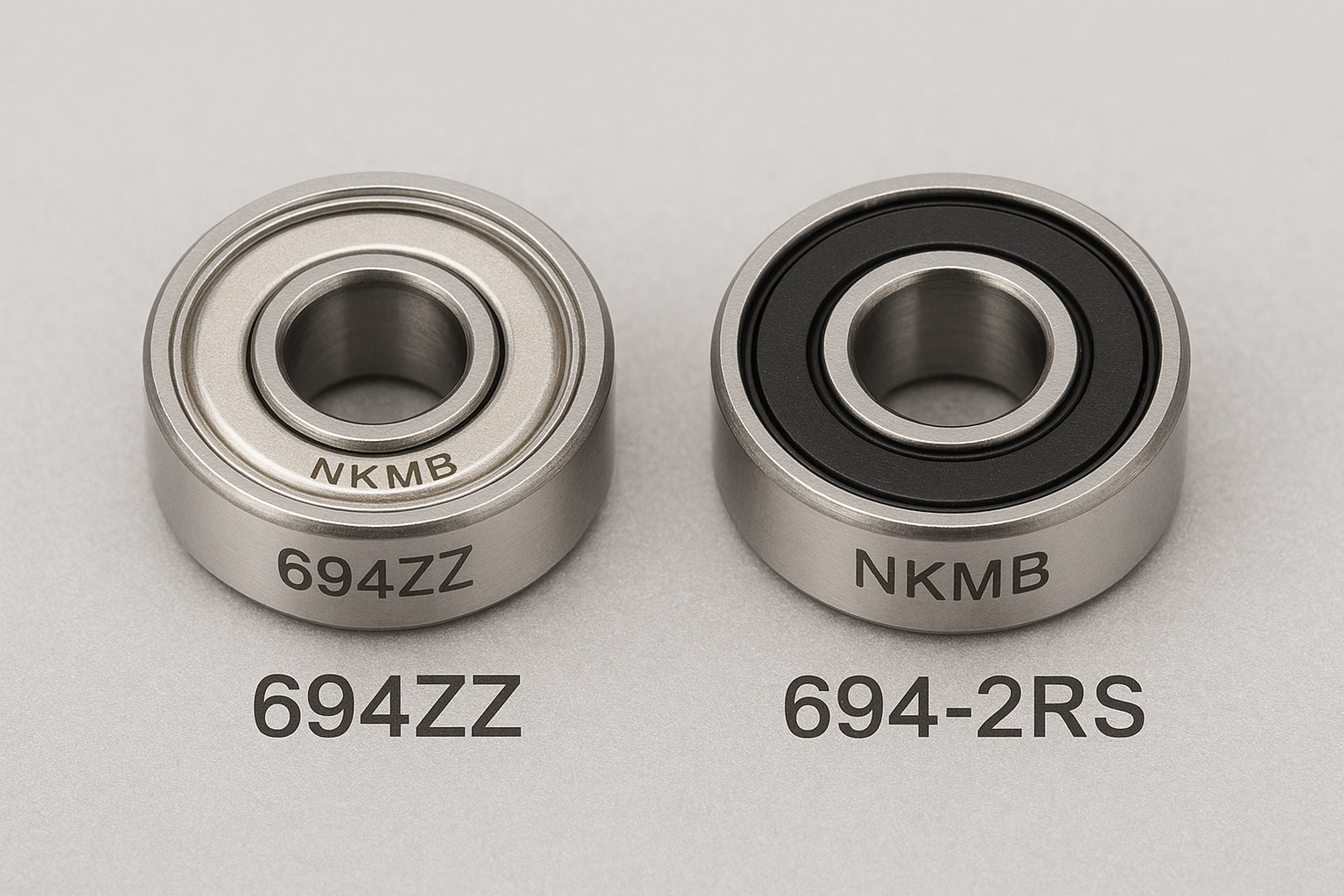

694	4\ .1575	11\ .4331	4\ .1575	0.15\ .006	0.715	0.276	45000	52000	7	2	0.0018

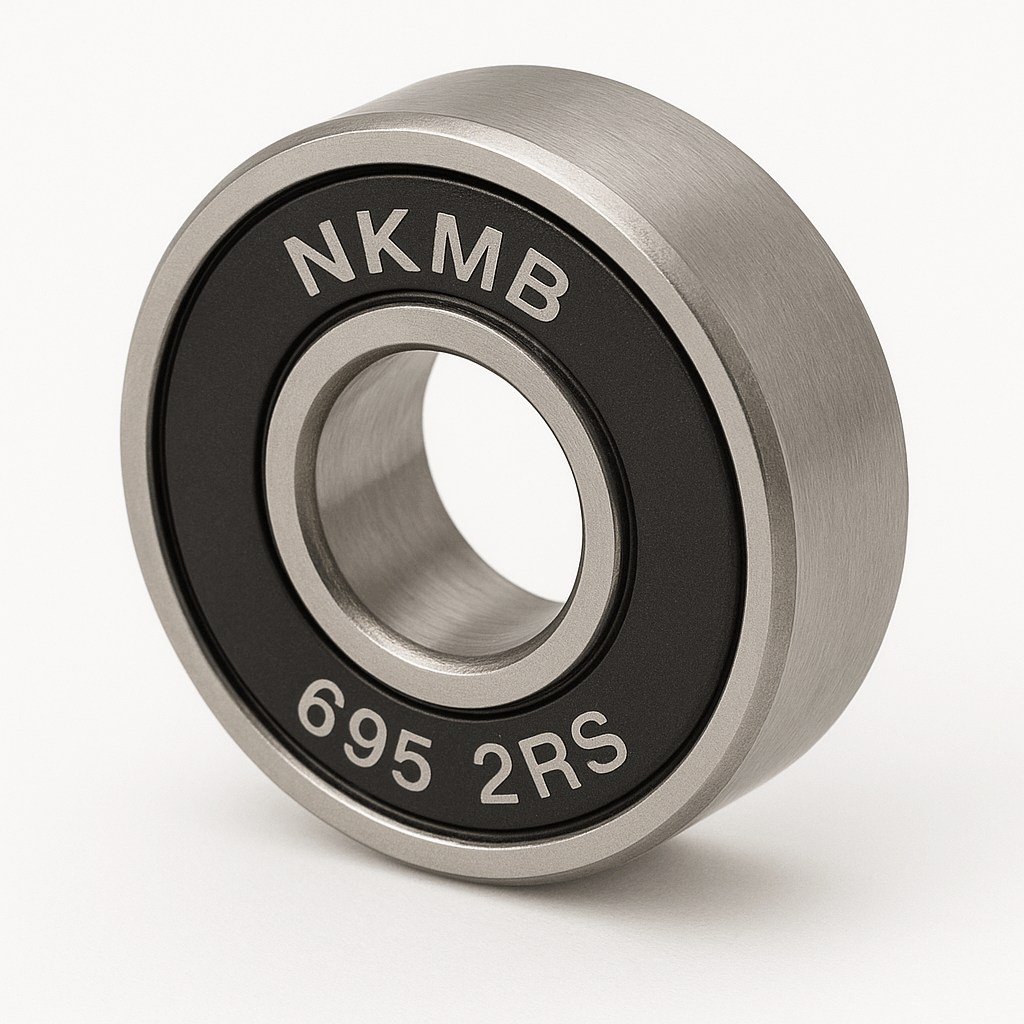

695	5\.1969	13\ .5118	4\ .1575	0.2\ .008	1.08	0.43	34000	43000	8	2	0.0024

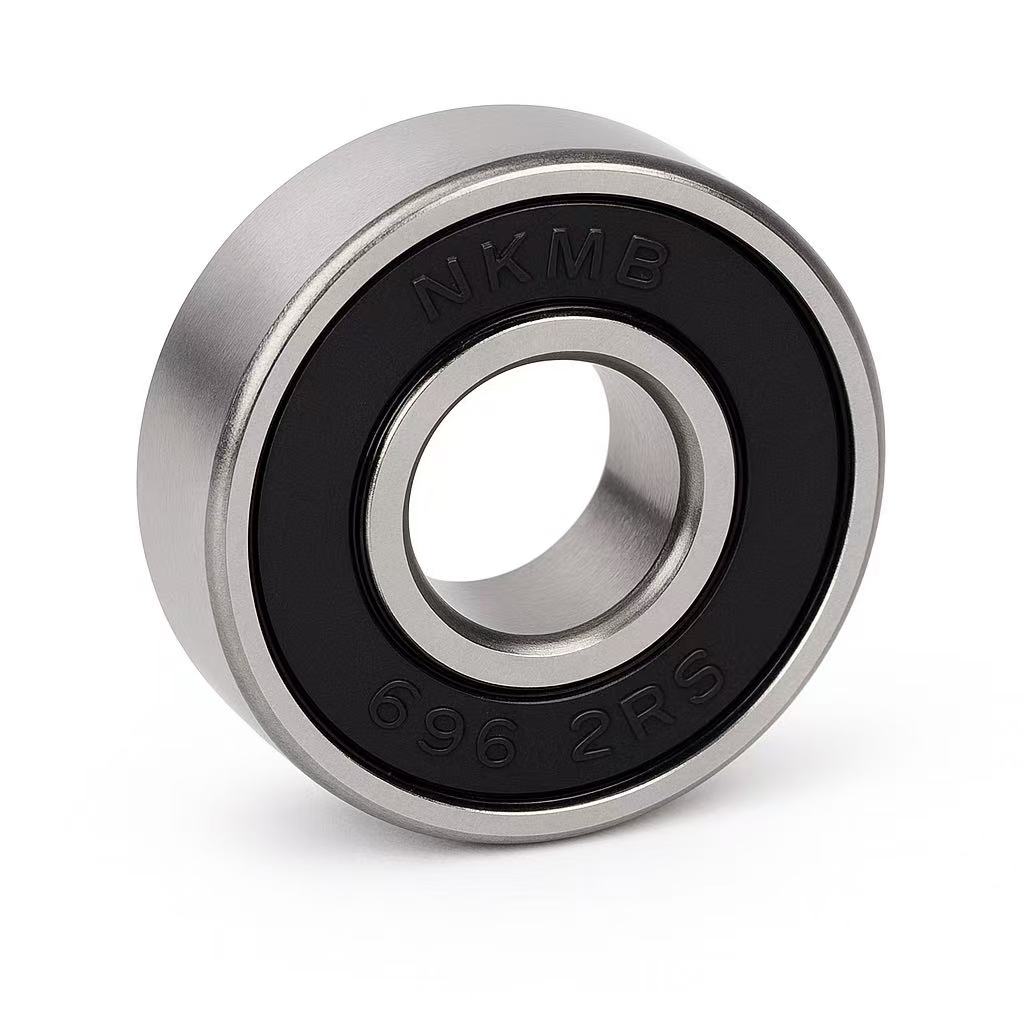

696	6\.2362	15\.5906	5\.1969	0.2\ .008	1.35	0.53	32000	40000	8	2.381	0.0038
697	7\.2756	17\ .6693	5\.1969	0.3\ .012	1.61	0.715	30000	38000	9	2.381	0.0052
698	8\ .315	19\ .7480	6\ ,2362	0.3\ .012	1.99	0.865	28000	36000	7	3.5	0.0073
699	9\.3543	20\ .7874	6\ .2362	0.3\ .012	2.48	1.09	27000	34000	9	2.381	0.0082

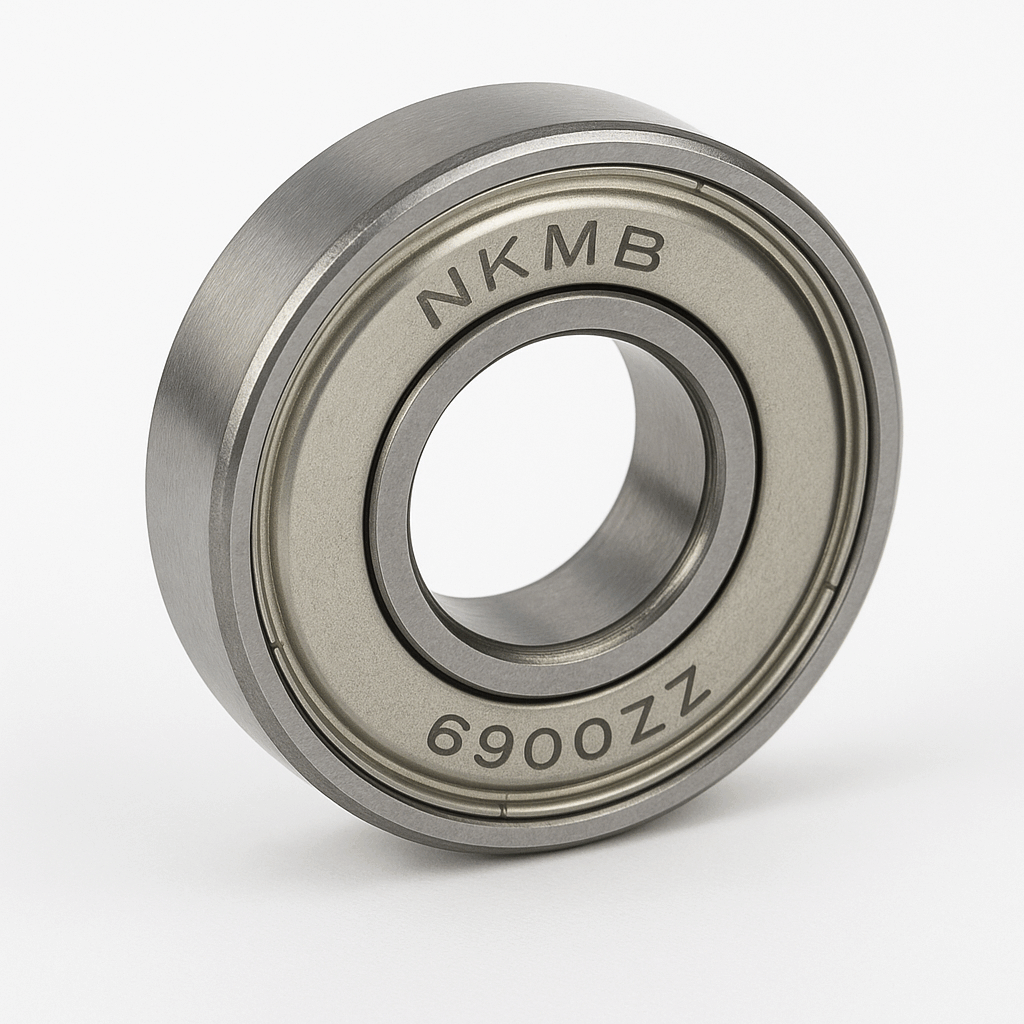

6900	10\.3937	22\.8661	6\ .2362	0.3\ .012	2.7	1.27	25000	32000	12	2.381	0.009
6901	12\.4724	24\ ,9449	6\ ,2362	0.3\ .012	2.89	1.46	20000	28000	9	3.5	0.011
6902	15\.5906	28\ 1.1024	7\.2756	0.3\ .012	4.1	2.06	19000	26000	10	3.969	0.016

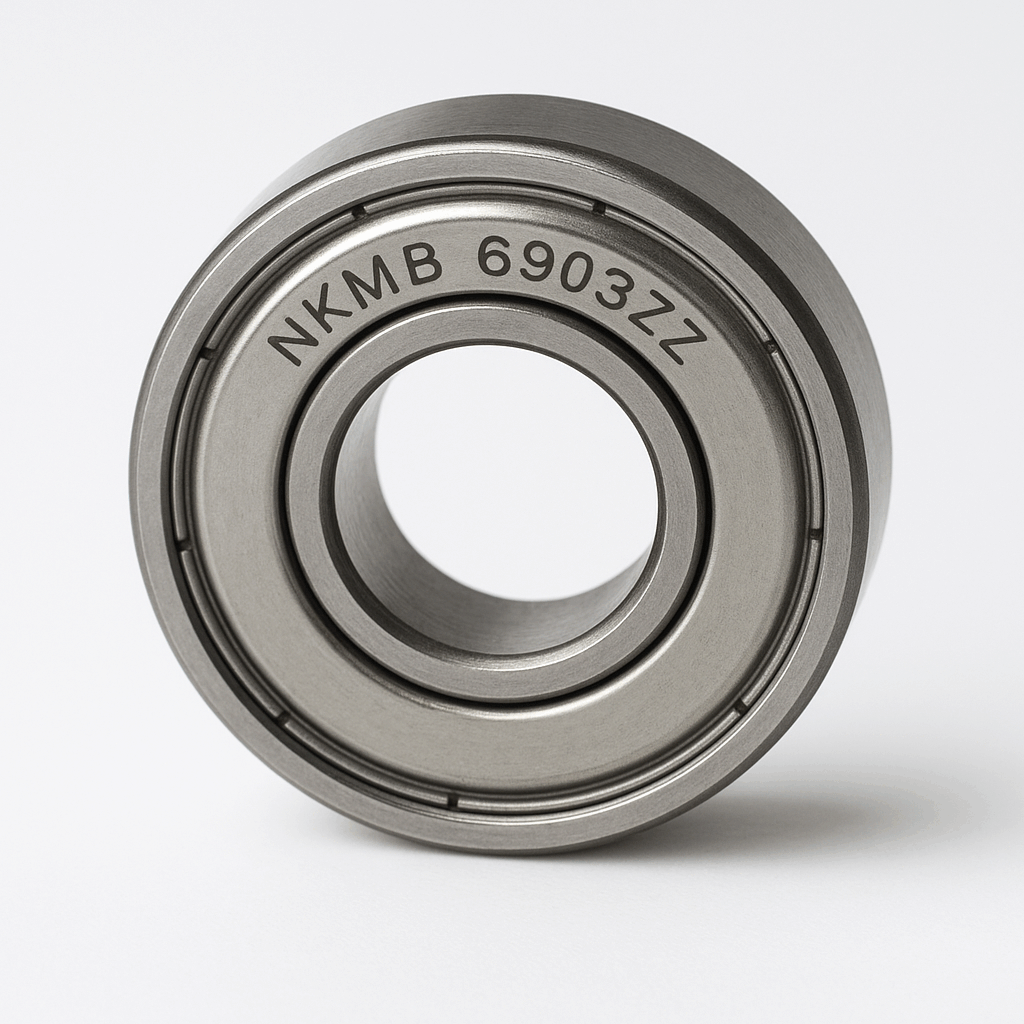

6903	17\.6693	30\ 1.1811	7\.2756	0.3\ .012	4.65	2.58	18000	24000	11	3.969	0.018

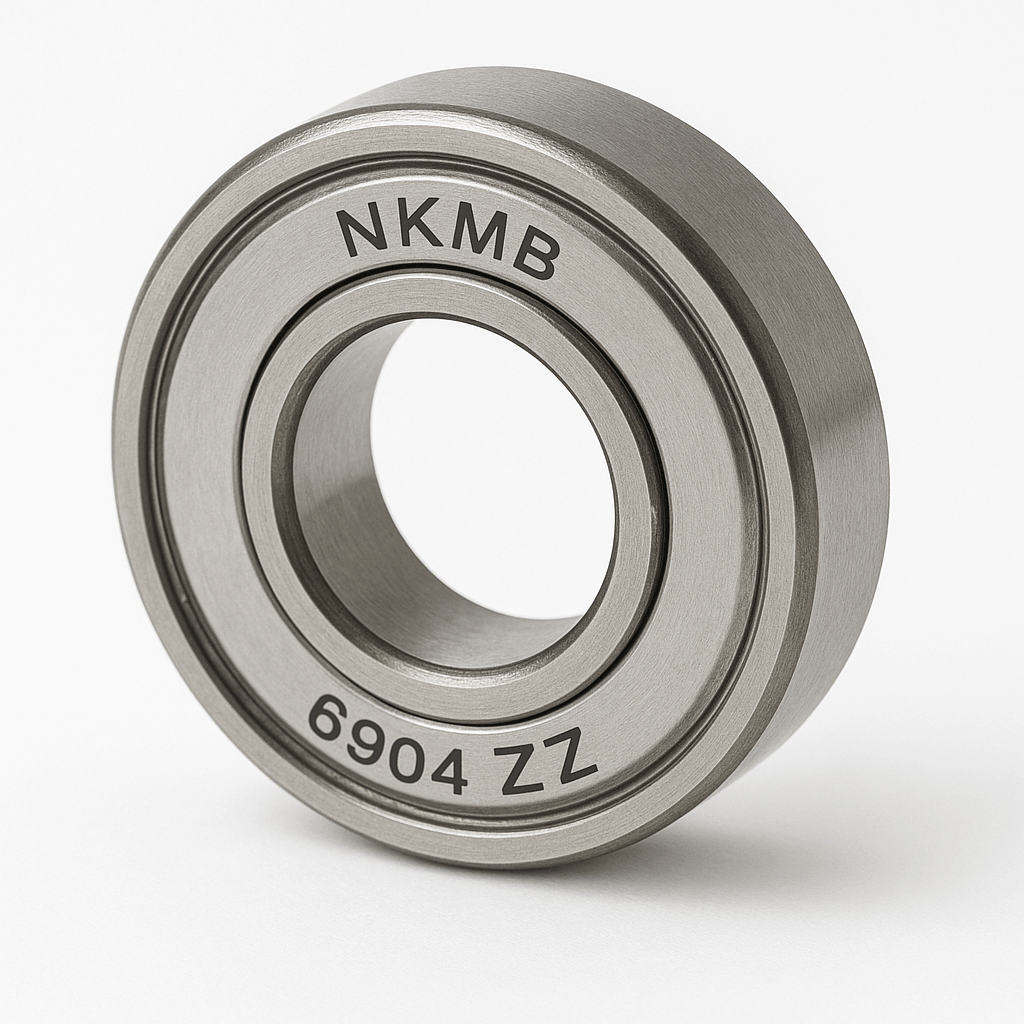

6904	20\.7874	37\ 1.4567	9\.3543	0.3\ .012	6.4	3.7	17000	22000	11	4.763	0.036
6905	25\.9843	42\ 1.6535	9\.3543	0.3\ .012	7.05	4.55	14000	18000	13	4.763	0.042
6906	30\ 1.1811	47\ 1.8504	9\.3543	0.3\ .012	7.25	5	12000	16000	14	4.763	0.048
6907	35\ 1.3780	55\ 2.1654	10\.3937	0.3\ .012	11.2	7.45	10000	14000	13	5.953	0.074
6908	40\ 1.5748	62\ 2.4409	12\.4724	0.3\ .012	14.6	10.2	8000	12000	13	6.747	0.11
6909	45\ 1.7717	68\ 2.6772	12\.4724	0.3\ .012	15.1	11.2	6000	10000	14	6.747	0.128
6910	50\ 1.9685	72\ 2.8346	12\.4724	0.3\ .012	15.6	12.2	4000	8000	15	6.747	0.132

技术参数

轴承套圈和滚动体材料 轴承精度等级轴承游隙轴承油脂深沟球轴承振动(加速度)技术条件
